Als Kristallisation oder, im konservatorischen Sprachgebrauch, Crizzling wird eine chemische Zersetzung bestimmter instabiler Gläser bezeichnet. Besonders bekannt ist das Problem bei einzelnen venezianischen und deutschen Kristallgläsern des 16. und 17. Jahrhunderts.
Begriff und Abgrenzung
Die sogenannte Kristallisation ist keine dekorative Kristallbildung, sondern eine Schädigung der Glasstruktur. Sie entsteht, wenn die chemische Zusammensetzung des Glases gegenüber Feuchtigkeit und Luftbestandteilen nicht ausreichend stabil ist.
Betroffen sind vor allem sehr klare, stark raffinierte Gläser. Ihre optische Qualität kann hoch sein, obwohl das Verhältnis von Siliciumdioxid, alkalischen Flussmitteln und stabilisierenden Oxiden ungünstig ist.
Historischer Rahmen
Das venezianische cristallo aus der Tradition Muranos galt seit der Renaissance als besonders durchsichtig und brillant. Um diese Wirkung zu erzielen, wurden Rohstoffe sorgfältig ausgewählt und gereinigt. In manchen Rezepturen führte diese Reinigung jedoch dazu, dass chemisch nützliche Bestandteile vermindert wurden.
Auch bei einigen deutschen Kristallgläsern des 16. und 17. Jahrhunderts sind vergleichbare Schadensbilder bekannt. Entscheidend ist nicht allein der Herstellungsort, sondern die Glaszusammensetzung und ihre langfristige Reaktion auf die Umgebung.
Chemische Ursachen
Glas besteht im Kern aus einem Silikatnetzwerk. Siliciumdioxid bildet die Struktur, Alkali-Verbindungen wie Natron- oder Kaliumbestandteile wirken als Flussmittel und senken die Schmelztemperatur. Calcium- und Magnesiumoxide stabilisieren das Netzwerk und verbessern die Beständigkeit gegen Wasser.
Bei bestimmten venezianischen Kristallgläsern wurde die Asche vor der Mischung mit silikatischem Material gereinigt. Dadurch ließ sich ein helleres, klareres Glas erzielen. Gleichzeitig konnten aber Calcium- und Magnesiumverbindungen in zu geringem Maß in die Schmelze gelangen. Ein alkali-reiches, stabilisator-armes Glas ist anfällig für Auslaugung und Zerfall.
Ähnliche Probleme können auch bei neueren italienischen und skandinavischen Kristallgläsern auftreten, wenn sehr reine Rohstoffe nicht durch eine ausgewogene Rezeptur ergänzt werden.
Erkennungsmerkmale

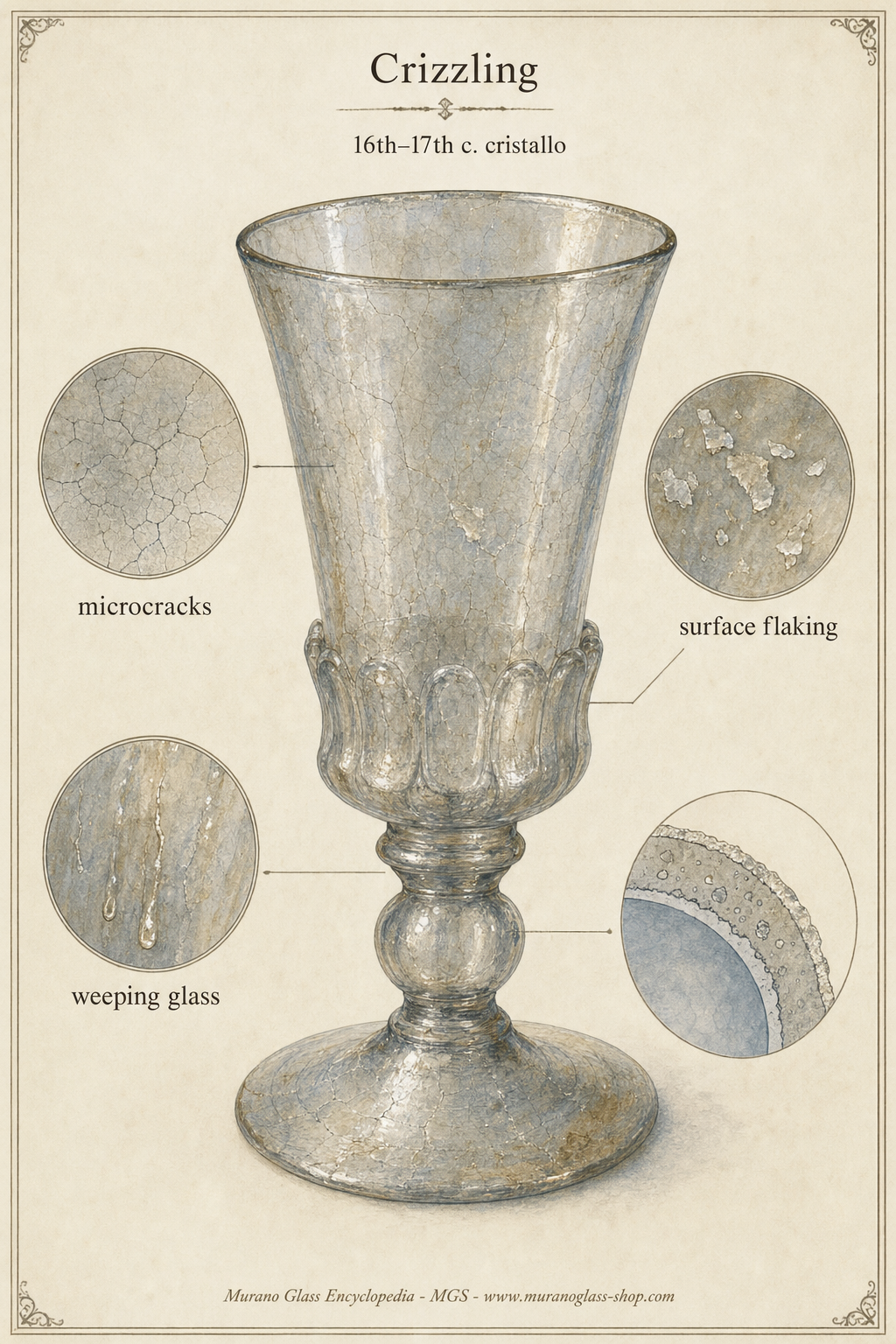

Frühe Anzeichen sind feine Rissnetze, mattere Zonen oder ein Verlust an Glanz. Im weiteren Verlauf kann die Oberfläche schuppen, pulverige Bestandteile abgeben oder feuchte, alkalische Ausscheidungen zeigen. Stark geschädigte Objekte werden strukturell schwach und können zerbrechen.
- Frühstadium: Mikrorisse, leichter Schleier, verringerte Brillanz.
- Fortschritt: Abblättern, Pulverbildung, erhöhte Empfindlichkeit.
- Spätstadium: hygroskopische Ausscheidungen, klebrige oder glatte Oberfläche, Gefahr des Zerfalls.
Unterschied zu Irisation und Entglasung
Die Erscheinung darf nicht mit der Irisation archäologischer Gläser verwechselt werden. Irisation entsteht meist durch Korrosionsschichten im Bodenmilieu und bleibt vorwiegend ein Oberflächenphänomen. Crizzling dagegen ist Ausdruck einer instabilen Glaszusammensetzung.
Ebenso unterscheidet sie sich von mechanischen Rissen durch Stoß oder Temperaturschock und von Entglasung, bei der kristalline Phasen unter bestimmten Bedingungen entstehen. Eine sichere Diagnose erfordert konservatorische Erfahrung.
Bezug zu Muranoglas
Für die Geschichte des Muranoglases ist das Thema bedeutsam, weil venezianisches Kristallglas zu den wichtigsten technischen Leistungen der europäischen Glasherstellung gehört. Die angestrebte Farblosigkeit und Klarheit verlangte stark kontrollierte Rohstoffe; genau diese Verfeinerung konnte bei einzelnen Chargen die Dauerhaftigkeit mindern.
Das bedeutet nicht, dass Muranoglas generell instabil wäre. Viele venezianische Gläser sind dauerhaft erhalten. Das Schadensbild betrifft nur bestimmte Rezepturen und Erhaltungsbedingungen.
Konservierung
Eine endgültige Heilung der chemischen Instabilität ist nicht bekannt. Konservierung konzentriert sich daher auf Vorbeugung und Verlangsamung: kontrollierte relative Luftfeuchte, Schutz vor Kondensation, erschütterungsarme Lagerung, geeignete Stützen und regelmäßige Zustandskontrolle.
Reinigung ist problematisch. Wasser kann die Auslaugung alkalischer Bestandteile fördern, und mechanischer Abrieb kann geschwächte Oberflächen zerstören. Eingriffe sollten von Fachkonservatoren beurteilt werden.
Historische Bedeutung
Die Glaskrankheit zeigt, dass technische Perfektion im Erscheinungsbild nicht immer mit chemischer Beständigkeit einhergeht. Die Suche nach höchster Transparenz konnte, ohne ausreichende Stabilisierung, langfristig zu erheblichem Materialverlust führen.
FAQ
Ist Glaskrankheit dasselbe wie archäologische Irisation?
Nein. Irisation ist meist eine oberflächliche Korrosionserscheinung aus Bodenlagerung; Glaskrankheit beruht auf instabiler Zusammensetzung.
Warum sind manche venezianischen Kristallgläser betroffen?
Durch die Reinigung der Asche konnten Calcium- und Magnesiumanteile verringert werden, die für die Stabilität des Silikatnetzwerks wichtig sind.
Lässt sich crizzled glass dauerhaft reparieren?
Nein. Konservierung kann den Prozess nur verlangsamen, etwa durch kontrollierte Luftfeuchte und vorsichtige Handhabung.
Betrifft das jedes Muranoglas?
Nein. Nur bestimmte instabile Zusammensetzungen zeigen dieses Schadensbild.
